【车辆信息】

车型：高尔夫A7 1.4T

故障：P 按钮指示灯不亮，仪表驻车报警灯点亮，电子驻车功能正常

【故障分析和检修过程】

1.连接VAS650B 检测到03 地址码中存在故障码“C114513 电动驻车制动器按钮灯，断路”

2.更换了电动驻车制动器按钮后，客户几天后再次来站与之前故障现象一样

3.连接诊断仪VAS6150B 再次读到03 地址码中存在故障码“C114513 电动驻车制动器按钮灯，断路”

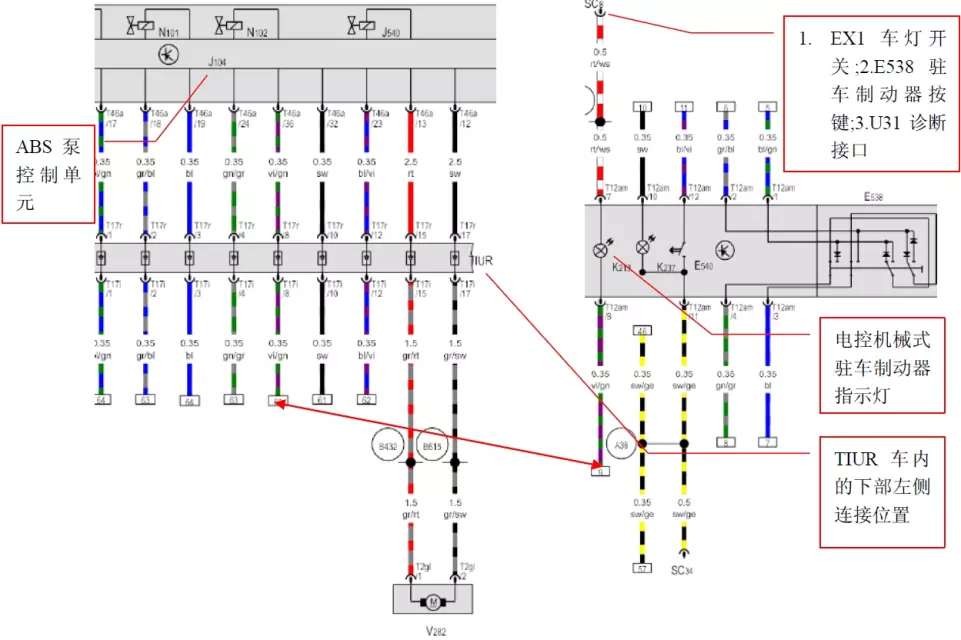

4.根据电路图分析得出：

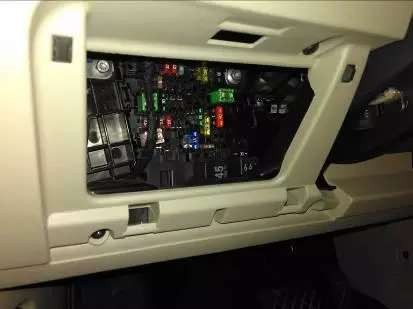

SC8 供给端子30 电到K213，ABS 控制单元控制K213 搭铁；

检查K213 端子T12am/7 和T12am/8 连接正常，检查TIUR 连接器针脚T17r/8 连接正常；

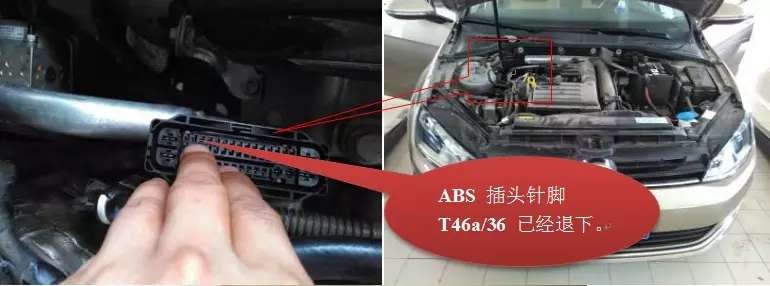

检查到ABS 插头针脚T46a/36 时针脚退下，分解插头上的护罩，从插头后边轻易拔出针脚T46a/36，但往回插进确插不到位，最后更换了ABS 插头得以解决。

故障原因分析：

在产品技术信息 高尔夫 A7 电子驻车开关故障维修说明中的第三种故障模式其中就描述了在排除线束问题后更换电子驻车开关，见下截图。而此车就是因为线束针脚未插接牢固，造成故障现象时好时坏。今后一定要仔细阅读TPI，争取一次性将故障排除。

售后服务解决方案

1．对于第一种故障模式，确认电了驻车开关与中控台是否存在干涉，若不干涉，更换电子驻车开关；

2．对于第二种故障模式， 03地址码中存在故障码“4214 c10cE29自动保持按钮不可信信号(00001001主动/静态)，此种故障模式一般为用户误操作，请参考《TPI2014055- G0If A7Autoh01d功能偶发不可用技术说明》处理，清除故障码后再进行试车，不要更换电了驻车开关。

3．对于第三种故障模式，03地址码中存在故障码“C114513 电动驻车制动器按钮灯，断路”，排除线束问题后，更换电子驻车开关；

故障处理方法：更换ABS 插头

专用工具/设备：

VAS6150B 诊断仪、VAS1978/35 插头开锁工具套件、VAG1526E 万用表
